排気クランプとエンジン性能の関係性｜選定ミスを防ぐ基礎知識

使用温度と圧力への耐性

ターボーエンジンは、通常の自然吸気エンジンと比べて排気温度が高く、排圧も大きくなります。そのため、排気クランプは高温・高圧に耐えられる材質と構造を選ぶ必要があります。ステンレス製のVバンドクランプや、スプリング付きの構造を採用したタイプは、温度変化に強く、膨張収縮にも対応可能です。

振動や熱変化への追従性

排気系はエンジンの振動や路面からの衝撃を受けやすいため、クランプに柔軟性が求められます。特にスプリング式の排気クランプは、振動吸収性に優れ、金属疲労や締め付け部のゆるみを防ぎます。頻繁な温度変化にも追従できる設計が、長期的な使用において信頼性を発揮します。

メンテナンス性

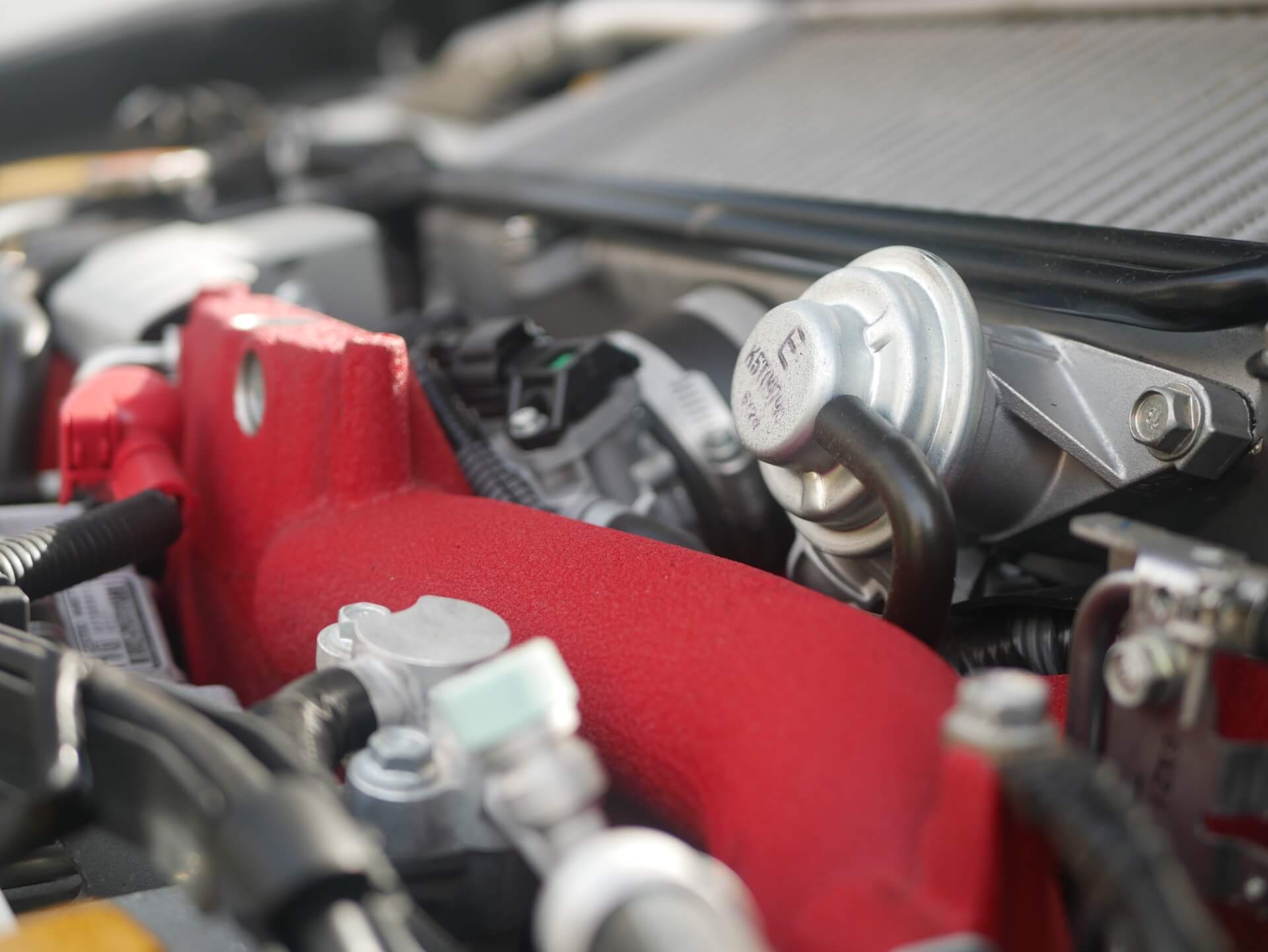

エンジンまわりのスペースは限られているため、取り付け作業のしやすさも考慮しましょう。Vバンドクランプは、ワンタッチで脱着できる構造が多く、メンテナンス性に優れています。整備のしやすさは、定期点検やクランプの再利用性を高め、工数削減にもつながります。

サイズと適合性の確認

適切なサイズを選ばなければ、排気漏れやホースの損傷の原因になります。事前にパイプ径や接続部の寸法を正確に測定し、クランプの内径や締め付け範囲が適合していることを確認しましょう。規格サイズに対応した製品であっても、使用部位ごとに微妙な違いがあるため、寸法の確認は必須です。

このように、温度・振動・メンテナンス性・サイズという4つの視点から、ターボーエンジンに適した排気クランプを選ぶことが重要です。

クランプサイズ選定の基本ポイント

排気クランプのサイズを選ぶ際は、管の外径（OD：Outside Diameter）を正確に測定し、それに対応するクランプサイズを確認することが基本です。特にステンレス製などの硬質パイプに使用する場合、1mmの誤差でも装着が難しくなるケースがあるため、ノギスなどの測定工具でミリ単位の計測を行うことが推奨されます。

また、排気管やタービン側のフランジ径も確認が必要です。フランジ付きの排気ラインでは、単純な外径だけでなく、フランジの厚みや角度によっても適合するクランプが異なる場合があります。設計図や整備マニュアルの寸法を事前に確認し、クランプの締結範囲（最小〜最大径）が使用箇所に合っているかをチェックすることが重要です。

フィッティング精度

サイズが合っていても、取り付け後にすき間ができたり、締め込み時に偏りが生じたりと、クランプ本来の性能が十分に発揮されません。特にターボー車両では、過給圧により排気ラインに強い負荷がかかるため、クランプの接触面が正確に密着しているかが耐久性に直結します。

このため、製品によっては「センタリング機構」や「均一締め付け構造」など、取り付け時に正しい位置決めができる設計が採用されているものもあります。こうした設計がある製品は、組み付けミスを防ぎ、締め付け精度を一定に保つことができます。

事前の確認事項と選定時の注意点

サイズ選定にあたっては、以下の点をあらかじめ確認することをおすすめします。

• 排気ラインの外径（パイプ・フランジなど）
• 使用環境の温度・圧力・振動レベル
• 使用箇所のアクセス性（工具が入りやすいか）
• 締め付けトルクの指定値（必要に応じて）

特に交換用途では、既存のクランプ品番を控えておくと、同等品や互換性のある製品を選びやすくなります。取り外し後のパーツに摩耗や変形がある場合でも、設計時の寸法情報が残っていれば、より正確な選定が可能になります。

このように、エンジンサイズに合った排気クランプを選ぶには、現場の測定精度と製品の仕様理解の両方が求められます。フィッティングの精度を高めることで、漏れや破損を防ぎ、安定してエンジンを運転できます。

素材選び

排気クランプの耐久性を決定づける要素の一つが、使用されている素材です。特にターボーエンジン周辺では高温かつ振動の多い環境が常態化するため、耐熱性・耐食性に優れた素材を選ぶ必要があります。

• SUS304：標準的な耐食性と強度をもち、多くの排気系統に使用されています。コストバランスに優れるのも特長です。
• SUS316：塩害・薬品環境に強く、さらに高い耐久性が求められる現場で使用されます。
• 高温対応合金（例：Inconel系）：極端な熱環境や連続運転に対応する必要がある特殊用途向けに使われます。

これらの素材は、使用環境や耐久年数の要件に応じて選定することが重要です。

構造による強度と長寿命化の工夫

クランプの強度は素材だけでなく、構造設計にも大きく左右されます。特に以下のような設計がされているかは、選定時にチェックすべきポイントです。

• 均一締め付け構造：バンド全体に均等な圧力を加え、偏りやすい締め付けによる変形・破損を防止。
• 二重バンド構造：一層の固定力をもたらし、高圧環境でも安定性を維持。

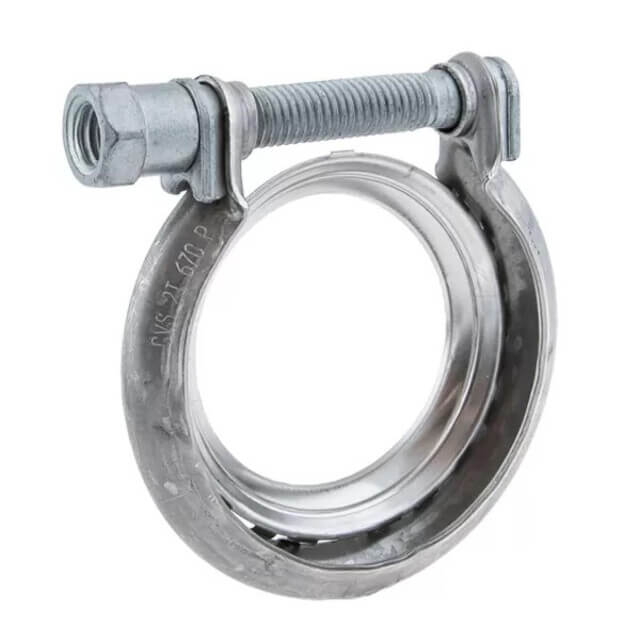

• スプリング内蔵型：温度変化による膨張・収縮に対応し、常に一定のテンションを保ちます。

このような工夫が施された製品は、長期的に安定した使用が可能であり、結果的に交換頻度を減らし、保守コストの削減にもつながります。

第三者規格・試験実績の確認

強度や耐久性を裏づける要素として、ISO規格やSAE（アメリカ自動車技術者協会）などの第三者機関による試験認証も参考になります。これらの規格に準拠している製品は、一定の品質基準を満たしており、性能面でも信頼性が高いといえます。

また、製品ごとに実施された耐振動試験、熱衝撃試験、耐食性試験などの結果が開示されている場合は、それらも確認することをおすすめします。特に、ターボー車両のように高負荷環境が前提となる機器では、こうした試験データが製品選定の大きな判断材料となります。

取り扱いや施工性

意外と見落とされがちなのが、クランプの取り扱いや施工時の影響です。締め付け工具との相性や施工時の負担によって、製品そのものの耐久性を損なうリスクがあります。過剰なトルクや偏った力での取り付けは、金属疲労や早期破損につながるため、施工性にも配慮された設計を選ぶと安心です。

このように、排気クランプを選ぶ際には、素材・構造・規格・施工性といった多角的な観点から総合的に評価することが重要です。適切な製品選定によって、高性能なエンジン環境を安全かつ長期間維持することができます。
